BMW 7 Serisi (2009-2016) Sigorta Düzeni
Bu yazıda, 2009’dan 2016’ya kadar üretilen 5. nesil BMW 7 Serisi (F01/F02) hakkında detaylı bilgiler sunulmaktadır. Burada, BMW 7 Serisi’nin 2009, 2010, 2011, 2012, 2013, 2014, 2015 ve 2016 modellerine ait sigorta kutuları ve şemaları hakkında bilgi bulabilirsiniz. Modeller arasında 730i, 730Li, 740i, 750i, 760i, 730d, 740d ve 750d yer almaktadır. Ayrıca, araç içindeki sigorta panellerinin konumunu öğrenebilir ve her bir sigortanın düzeni ile rölelerin ataması hakkında daha fazla bilgi edinebilirsiniz.
İçindekiler
- Sigorta Düzeni BMW 7 Serisi 2009-2016
- Güç Bileşenlerinin Konumu
- Sigorta Kutusu Konumu
- Diyagram
- Bagaj Bölmesi Sigorta Kutusu Konumu
- Diyagram
- Akü Üzerindeki Sigortalar
Sigorta Düzeni BMW 7 Serisi 2009-2016

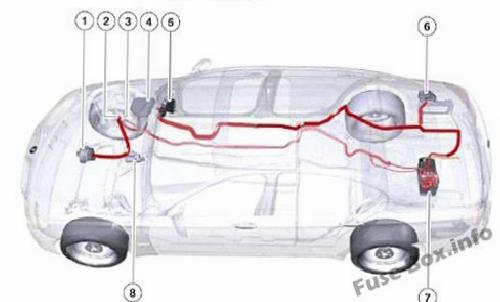

Güç Bileşenlerinin Konumu
| No | Bileşen |
|---|---|
| 1 | Alternatör |
| 2 | Pil Pozitif Terminali |
| 3 | Motor Bölmesindeki Güç Dağıtım Kutusu |
| 4 | Motor Bölmesindeki Elektrik Kutusu |
| 5 | Torpido Gözünün Arkasındaki Ön Sigorta Tutucusu |
| 6 | Bagaj Bölmesinin Sağ Tarafındaki Arka Sigorta Tutucusu |
| 7 | Pil |
| 8 | Giriş |

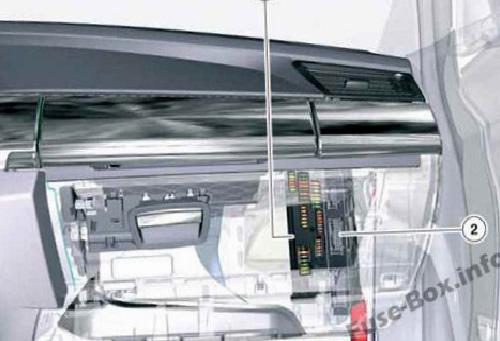

Sigorta Kutusu Konumu
1 – Sigorta Paneli
2 – JBE Elektrik Ünitesi
Torpido gözünü açın ve kapağı çıkarın.

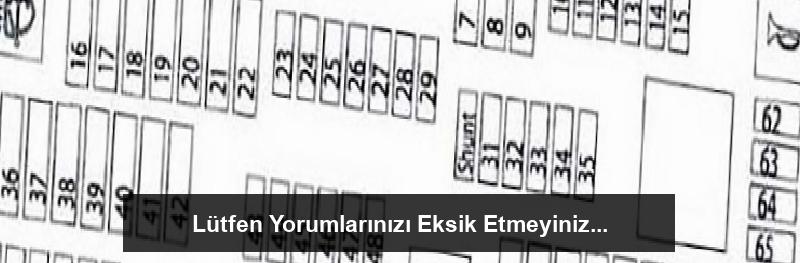

Diyagram

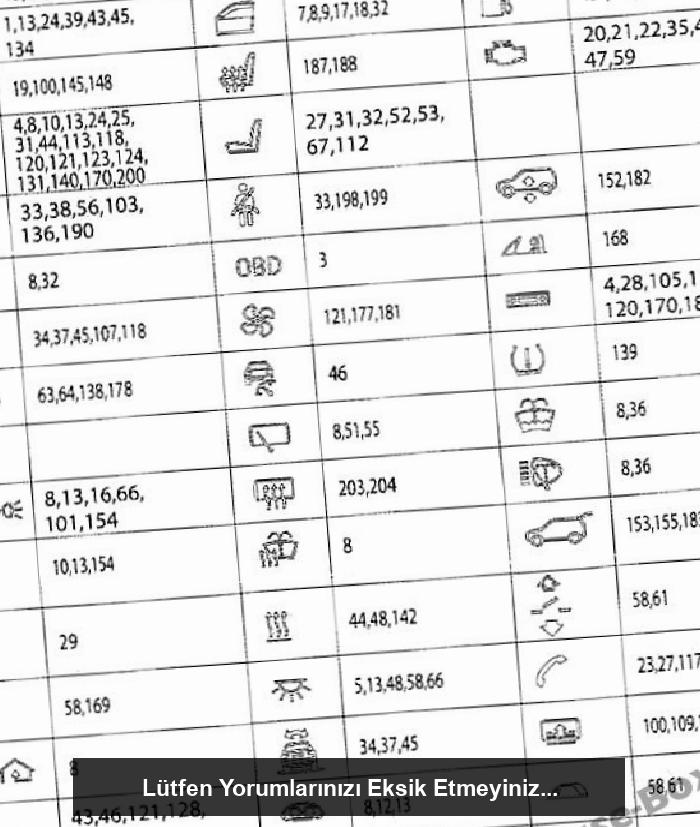

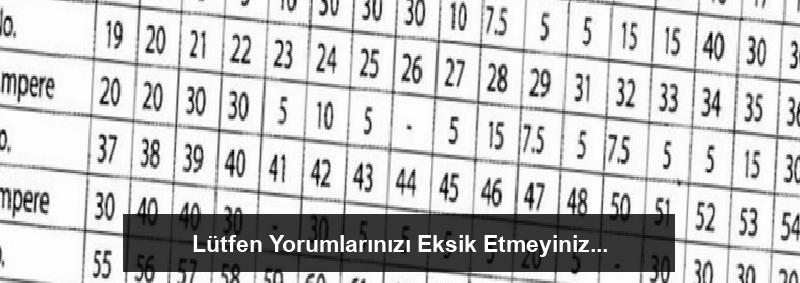

Sigorta Tahsisi
Sigortaların düzeni farklılık gösterebilir!

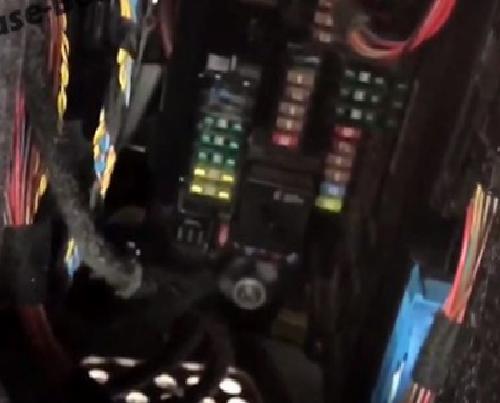

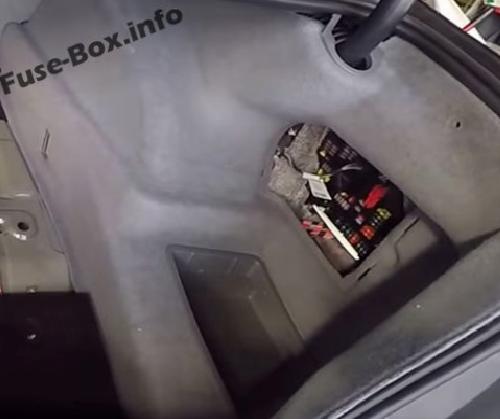

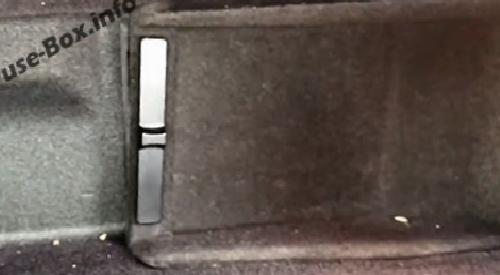

Bagaj Bölmesindeki Sigorta Kutusu Konumu
Sağ tarafta, kapağın arkasında yer almaktadır.

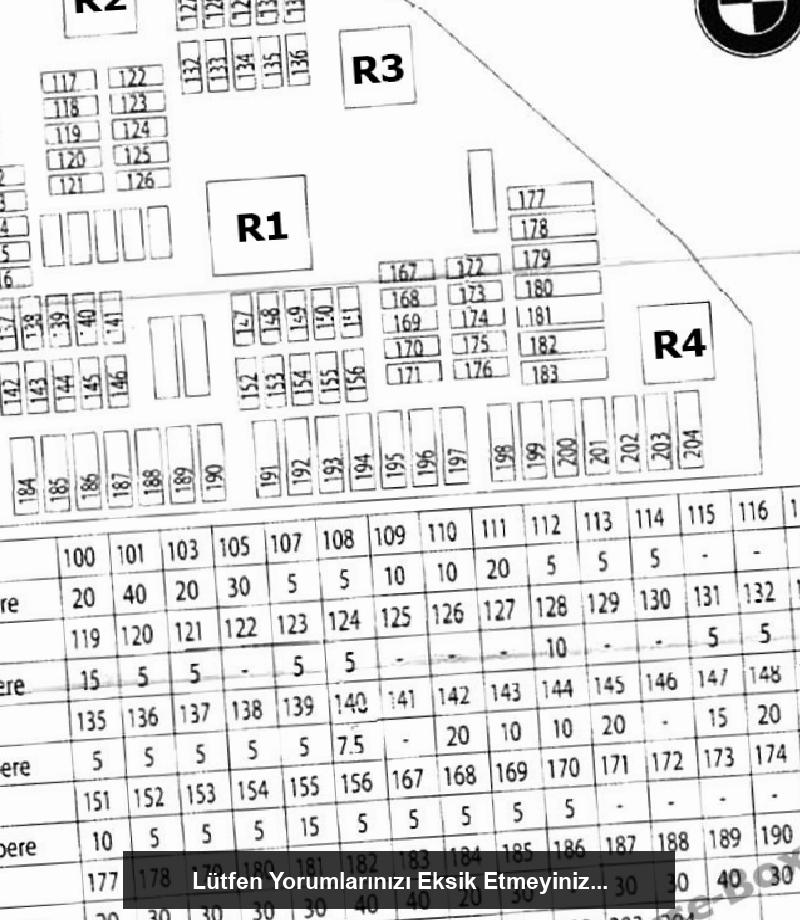

Diyagram
Sigorta Tahsisi
Sigortaların düzeni farklılık gösterebilir! Bazı röleler buraya da monte edilmiştir:
- R1 – Röle 30B
- R2 – Röle 30F
- R3 – Röle 15N
- R4 – Arka Cam Isıtıcı Rölesi

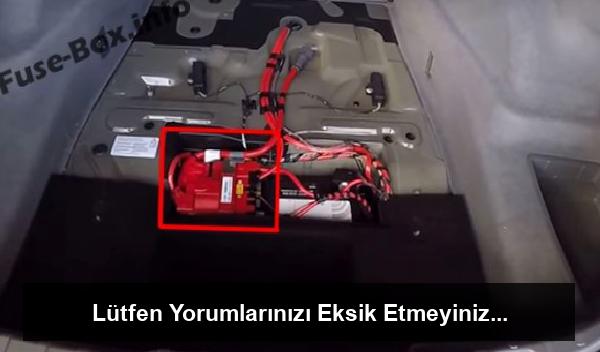

Akü Üzerindeki Sigortalar
Sigorta Kutusu Konumu
Bagaj bölmesinde, astarın altında bulunmaktadır.
Akü dağıtım kutusu, metal bir tırnak vasıtasıyla araç aküsüne bağlanmıştır. Dağıtım kutusunu serbest bırakmak için metal tırnaklar aşağı ve dışarı doğru bastırılmalıdır. Akü dağıtım kutusu, aşağıdaki elektrik yükleri için sigortalarla donatılmıştır:
- Ön Sigorta Tutucusu (250 A)
- Arka Sigorta Tutucusu (100 A)
- Motor Bölmesi Dağıtım Kutusu (100 A)
- Büyük Elektrikli Fan (850 W veya 1000 W)
- Elektrikli Soğutma Sıvısı Pompası (100 A)
- IBS Akıllı Pil Sensörü
